Modelos 3D de terrenos en relieve utilizando impresión 3D

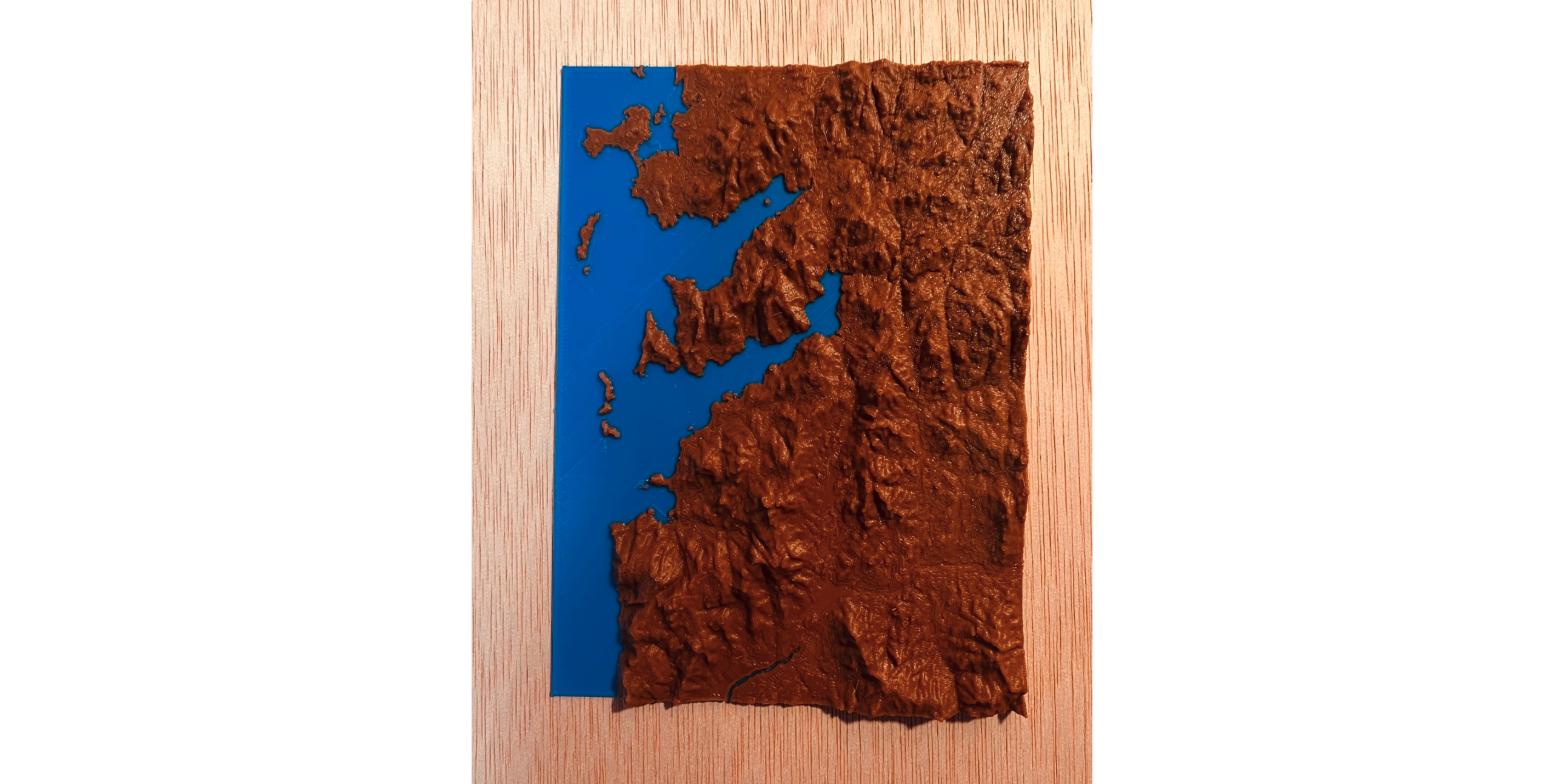

foto de autoría propia de un modelo 3D de terreno con relieve impreso

¿Te imaginas poder sostener en tus manos una montaña o un valle tal como lo ves en los mapas? Hoy te propongo aprender geografía de una manera diferente: utilizando la tecnología de impresión 3D para crear modelos con el relieve real de cualquier parte del mundo. No solo vas a comprender mejor cómo funcionan los paisajes, sino que también vas a explorar cómo la tecnología puede transformar el aprendizaje. ¡El mundo está a tu alcance, y vamos a imprimirlo! ¿Te animas a explorar nuevos horizontes?

Objetivos
  • Enseñarles a los estudiantes sobre geografía y la interpretación de mapas topográficos.
  • Introducirles a la creación de modelos 3D a partir de datos geográficos reales utilizando la web Map2STL.
  • Desarrollar habilidades en el uso de impresoras 3D para representar terrenos con relieve.
  • Fomentar la comprensión de las formas geográficas y cómo varían en el mundo real.
Sesión 1: Introducción a la geografía y los relieves

Duración: 50 minutos

  1. Introducción al relieve geográfico (15 min):
    • Explicar la importancia del relieve en la geografía: montañas, valles, mesetas, y cómo estas características influyen en el entorno y el clima.
    • Mostrar ejemplos de mapas topográficos y cómo se representan las diferentes elevaciones y relieves.
  2. Presentación del proyecto (10 min):
    • Explicar que el objetivo será crear modelos 3D de terrenos reales con su relieve, usando datos geográficos de cualquier parte del mundo.
    • Los modelos se imprimirán para visualizar cómo se ven los relieves en el mundo físico.
  3. Exploración de Map2STL (15 min):
    • Presentar la web Map2STL, que permite convertir mapas topográficos en archivos 3D (STL).
    • Realizar una demostración de cómo seleccionar una región del mapa, ajustar los parámetros de elevación, y descargar el archivo STL.
  4. Asignación de áreas geográficas (10 min):
    • Cada estudiante o equipo seleccionará una región del mundo (o de su país) para modelar, ya sea montañas, costas, valles, etc.
Sesión 2: Generación de modelos 3D con Map2STL

Duración: 50 minutos

  1. Uso de Map2STL para generar los modelos (30 min):
    • Les estudiantes acceden a Map2STL para generar el modelo 3D de la región que seleccionaron en la sesión anterior.
    • Ajustan parámetros como la escala y la exageración del relieve para destacar las elevaciones.
  2. Revisión de los modelos (20 min):
    • Los estudiantes revisan los modelos STL descargados para asegurarse de que representan correctamente el relieve.
    • En caso necesario, pueden hacer ajustes en la escala o la zona seleccionada.
Sesión 3: Preparación de la impresión de los terrenos

Duración: 50 minutos

  1. Introducción al slicing y ajustes para impresión 3D (15 min):
    • Explicar cómo convertir los archivos STL en instrucciones para la impresora 3D mediante software de corte (slicing) como Cura.
    • Mostrar cómo ajustar los parámetros de impresión: densidad de relleno, soportes y tamaño final del modelo.
  2. Preparación del modelo para impresión (25 min):
    • Les estudiantes cargan sus modelos en el software de corte y ajustan los parámetros para optimizar la impresión.
    • Explicar la importancia de la orientación del modelo para lograr una impresión de calidad (por ejemplo, qué parte del relieve debe estar en la base).
  3. Iniciar la impresión (10 min):
    • Si el tiempo lo permite, algunos equipos podrán comenzar con las primeras impresiones o preparar el cronograma de impresión para la siguiente sesión.
Sesión 4: Impresión de los modelos de terrenos

Duración: 50 minutos

  1. Inicio de la impresión (40 min):
    • Les estudiantes inician la impresión de sus modelos topográficos y se turnan para monitorear el progreso.
    • Mientras se imprime, se pueden repasar conceptos sobre las características del terreno que están modelando y cómo esas formas geográficas influyen en la vida diaria (clima, agricultura, urbanización).
  2. Revisión de las primeras impresiones (10 min):
    • Revisión de los modelos impresos: analizar si los detalles del relieve son visibles y discutir posibles mejoras para las próximas impresiones.
Sesión 5: Presentación y análisis de los modelos

Duración: 50 minutos

  1. Acabado y revisión de los modelos impresos (15 min):
    • Les estudiantes terminan los detalles de los modelos impresos, eliminan soportes y realizan ajustes si es necesario.
  2. Presentación de los modelos (25 min):
    • Cada estudiante o equipo presenta su modelo 3D del terreno, explicando qué características geográficas se destacan (montañas, ríos, valles) y cómo esas características afectan el entorno.
    • Pueden incluir información adicional, como el uso de la tierra o datos históricos relevantes.
  3. Reflexión final (10 min):
    • Reflexionar sobre lo que aprendieron sobre geografía y cómo la impresión 3D les ayudó a visualizar conceptos que, a veces, son abstractos en los mapas planos.
    • Discusión grupal sobre otras aplicaciones posibles para la impresión 3D en el estudio de la geografía y cómo se puede utilizar para representar otros aspectos del entorno (como edificios, ecosistemas, etc.).
Materiales y Recursos
  • Impresoras 3D.
  • Filamento PLA.
  • Laminador (Cura, PrusaSlicer, etc.).
  • Dispositivos para acceder a la web Map2STL.
  • Software de edición 3D (opcional, como Tinkercad o Fusion 360).
  • Herramientas de acabado (lija, cúter, etc.).
