Fuente de Herón de Alejandría

Introducción

La fuente de Herón es un objeto que permite obtener un flujo de agua constante, independientemente de la altura de la reserva de agua o de la presión ejercida sobre ella. En esta actividad se creará una fuente de Herón para entender como funciona y experimentar con diferentes parámetros.

Objetivos

• Entender el funcionamiento de la fuente de Herón.
• Crear una fuente de Herón utilizando materiales reciclados.
• Analizar los efectos de la presión en la dinámica de fluidos.

Materiales

• 3 Botellas de plástico.
• Tubos de conexión.
• Cinta adhesiva.
• Pegamento termofusible.
• Tijeras.

Fundamento científico

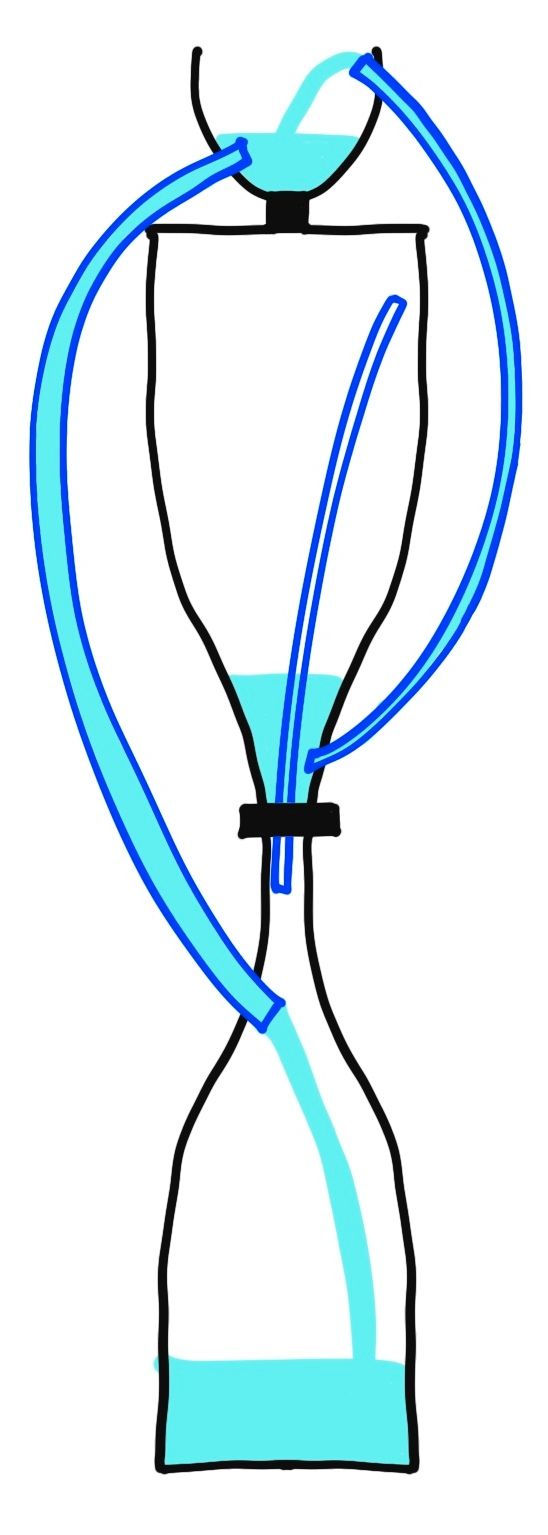

Se distinguen tres botellas, la superior, BS, la media, BM, y la inferior, BI. Al bajar el agua a BI, esta empuja el aire a BM, que a su vez empuja el agua de BM a BS.

Procedimiento

1. Se corta una botella, reservando la parte de la boquilla.

2. Se unen y se pegan con cinta adhesiva.

3. Se distinguen tres botellas: Superior, media e inferior.

4. Se unen mediante gomas del siguiente modo:

   • Parte superior de la botella inferior con la parte inferior de la botella superior.
   • Parte superior de la botella inferior con la parte superior de la botella media.
   • Parte inferior de la botella media con la parte superior de la botella superior.

5. Aislar todas las juntas y uniones con pegamento termofusible para que no haya pérdidas de agua.

6. Llenar la botella superior consiguiendo, mediante el tubo, llenar la inferior.

7. Darle la vuelta al dispositivo, consiguiendo así llenar la botella intermedia.

8. Añadir agua en la botella superior.
