Mr Beam Dreamcut Guía de uso
En esta página encontrarás una guía enfocada para docentes para utilizar la cortadora láser Mr Beam II Dreamcut, de 5 W y Mr Beam II Dreamcut (X) de 10W.
Nota: Ambas cortadoras son exactamente iguales, diferenciándose únicamente en el cabezal y la potencia. El software es el mismo y la manera de trabajar con el equipo, igual. Simplemente la de 10W hace todo más rápido. En esta página nos referiremos generalmente a la cortadora de 5W.
Características del equipo

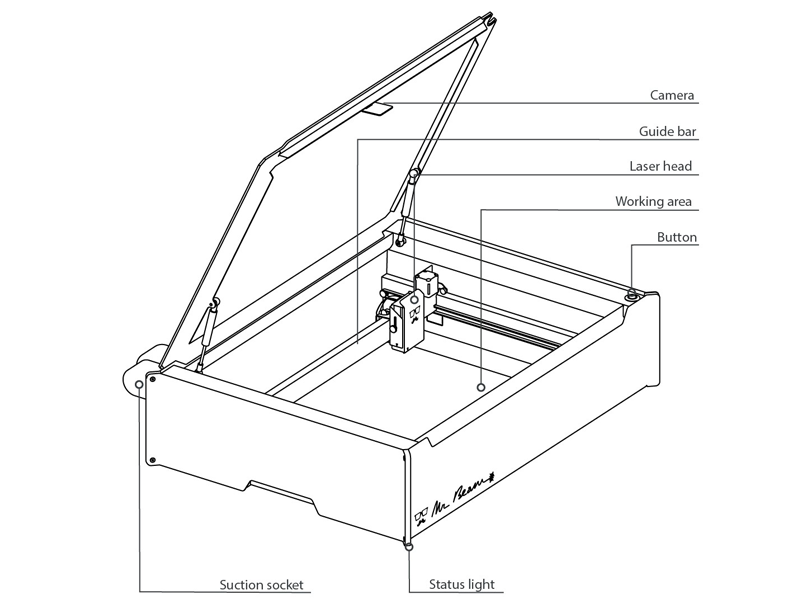

Esquema del equipo. Tomado de https://support.mr-beam.org/
- Se trata de un equipo de corte láser equipado con láser de onda corta de 5W o 10W, dependiendo del modelo.
- El equipo contiene un láser de diodo azul de 450 nm.
- La superficie de trabajo es de 500 mm x 390 mm x 38 mm.
- Acepta los formatos dxf, svg, g, gcode, gif, jpe, jpg, jpeg, bmp, nc, pcx, png y webp.
Primeros pasos con el equipo
Desembalaje y puesta a punto
En este vídeo encontrarás explicado paso a paso cómo desempaquetar y configurar tu equipo para que funcione correctamente.
Encender y conectar la cortadora
Encender la cortadora
- Encender la cortadora láser (ojo, tiene una llave en la parte trasera).
- Pulsar el botón de encendido gris unos 10s.
- Se encenderán unos LEDs, cuando se pongan en verde, estará todo correcto.
Conectarse a la cortadora
- Conectarse a la WiFi generada por la cortadora.
- Contraseña:
mrbeamsetup - Escribir en Chrome
http://10.250.250.1 - Iniciar sesión con email y contraseña.
Manuales
📄 Manual de instrucciones dreamcut & dreamcut [S] & [X] (PDF)dreamcut & dreamcut [S] & [X] — MANUAL DE INSTRUCCIONES
© 2022 Mr Beam Lasers GmbH | Múnich, 23 de mayo de 2023 | Revisión 2.0
Traducción del manual de instrucciones original
Manual del fabricante. Tomado de https://support.mr-beam.org/
Materiales
Información adaptada de Mr Beam Lasers Support — Materials: General Information
Materiales especialmente buenos para ser cortados
- Madera: madera contrachapada laminada (álamo hasta 8 mm, abedul hasta 5 mm), madera de balsa (hasta 5 mm), kraftplex (hasta 3 mm), varias maderas macizas
- Textiles/Telas: fieltro (hasta 6 mm), jersey, algodón, etc.
- Papel y cartón: papel fotográfico, cartón (hasta 5 mm), cartón finlandés (hasta 3 mm), cartón gris
- Plásticos: acrílico (ciertos colores, hasta 3 mm), gomaespuma (hasta 20 mm), espuma (hasta 30 mm), polipropileno (hasta 0,8 mm)
- Cuero: cuero natural (hasta 2 mm), cuero artificial (hasta 2 mm), cuero vegano
- Látex y látex natural: (hasta 1 mm)
Materiales especialmente buenos para ser grabados
- Madera: corcho, bambú, madera contrachapada para láser, la mayoría de los tipos de madera
- Textiles/Telas: p. ej., textiles de colores y gruesos como vaqueros, jersey, fieltro, etc.
- Papel y cartón: cartón gris, cartón de embalaje (onda simple, onda doble)
- Piedra: p. ej., pizarra, hormigón, guijarros
- Caucho para estampación
- Cuero: cuero natural, cuero artificial, cuero vegano
- Acrílico (ciertos colores)
- Linóleo
- Espejo (la parte trasera)
- Aluminio anodizado oscuro o negro (tenga en cuenta que el aluminio en blanco no lo hará, ya que refleja la mayor parte de la luz del láser)
Materiales y espesores permitidos
| Material | Cortado | Gravado |
|---|---|---|
| Madeira contrachapada e madeira maciza | Ata 3 mm | Si |
| Madeira de balsa (madeira branda) | Ata 5 mm | Si |
| Kraftplex (composto por fibra de madeira, ideal para lettering e maquetas) | Ata 3 mm | Si |
| Papel | Si | Si |
| Cartolina | Ata 5 mm | Si |
| Foamboard (cartón pluma) | Ata 6 mm | Non |
| Cartón gris | Ata 1 mm | Si |
| Feltro | Ata 6 mm | Si |
| Cortiza | Ata 2 mm | Si |
| Coiro | Ata 3 mm | Si |
| Tea | Ata 3 mm | Si |
| Acrílico (Agás transparente, branco ou azul) | Ata 3 mm | Si |
| Látex | Ata 1 mm | Non |
| Aluminio anodizado | Non | Si |
| Espuma (dependendo da cor) | Ata 20 mm | Non |
| Espello | Non | Si |
| Tea de basalto | Ata 1 mm | Non |
| Lousa | Non | Si |
Realización de cortes ou gravado. Posibilidade de traballar con varios materiais, para os que se deberá adaptar a configuración.
Superficie de traballo de 500 mm x 390 mm.
Os deseños poden realizarse mediante calquera programa ou aplicación, sempre que se garde con unha das seguintes extensións: dxf, svg, g, gcode, gif, jpe, jpg, jpeg, bmp, nc, pcx, png y webp. Unha vez exportado o arquivo, débese cargar na aplicación web da cortadora.
Táboa: Algúns materiais compatibles. Fonte: Mr Beam.
Mr Beam POLOS Creativos
Documento elaborado por: CIFP POLITÉCNICO DE LUGO — @cfrlugo / @CFRlugo
Guía elaborada por el CIFP de Lugo donde se adaptan al gallego los materiales que se pueden cortar y grabar.
